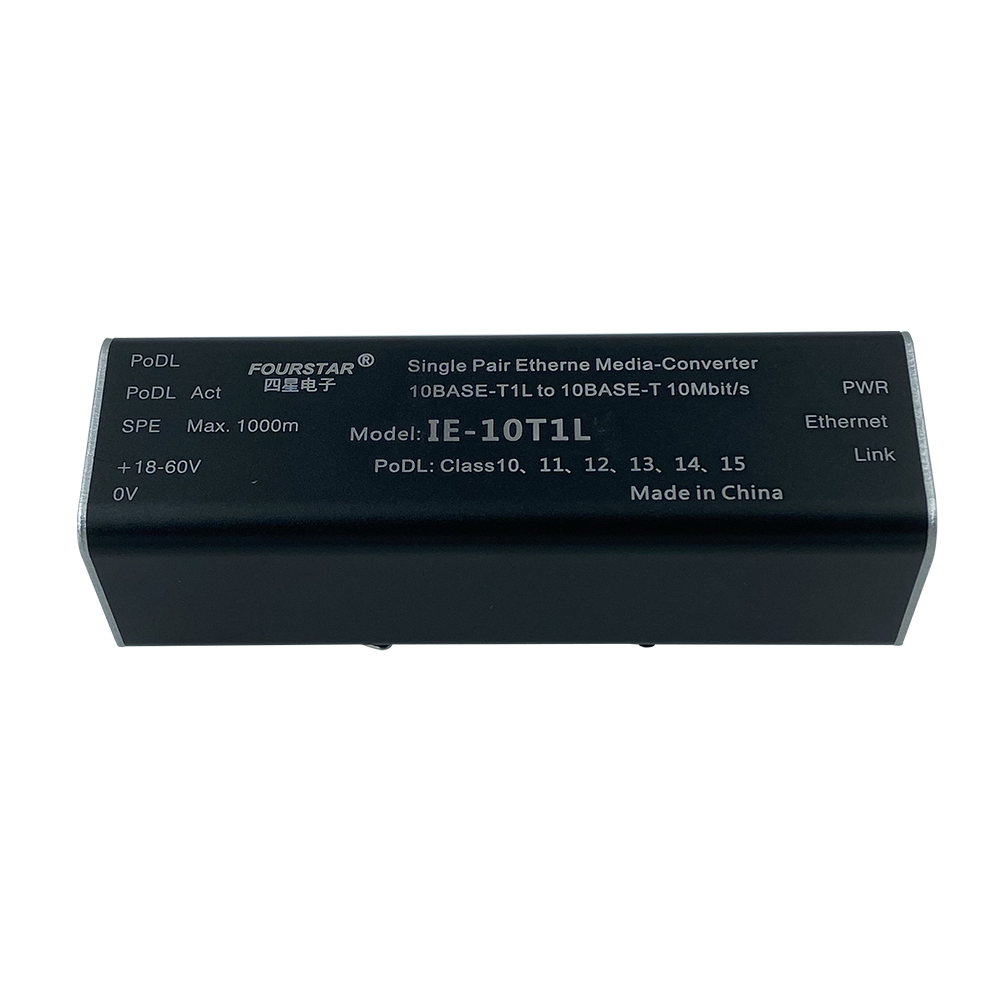

IE-10T1L

10BASE-T1L單對以太網到以太網介質轉換器，支持PoDL供電。

QQ咨詢

微信聯系

聯系我們

0838-2515543

產品概述

使用手冊

驅動程序

相關軟件

相關閱讀

產品簡介

單對以太網（SPE）到標準以太網介質轉換器。1個10M標準以太網口（RJ45連接器），1個符合IEEE802.3cg，10Base-T1L標準的10M單對以太網口（IEC63171-2標準 SPE連接器），單對以太網口采用一對雙絞線全雙工傳輸數據，最大傳輸距離1000米。支持?jǐn)?shù)據線供電（PoDL），支持PoDL功率等級Class10、11、12和Class13、14、15，工作電源電壓18～60VDC，-20℃～+75℃工作溫度，DIN35標準導軌安裝。

技術參數

參數分類	項 目	指標

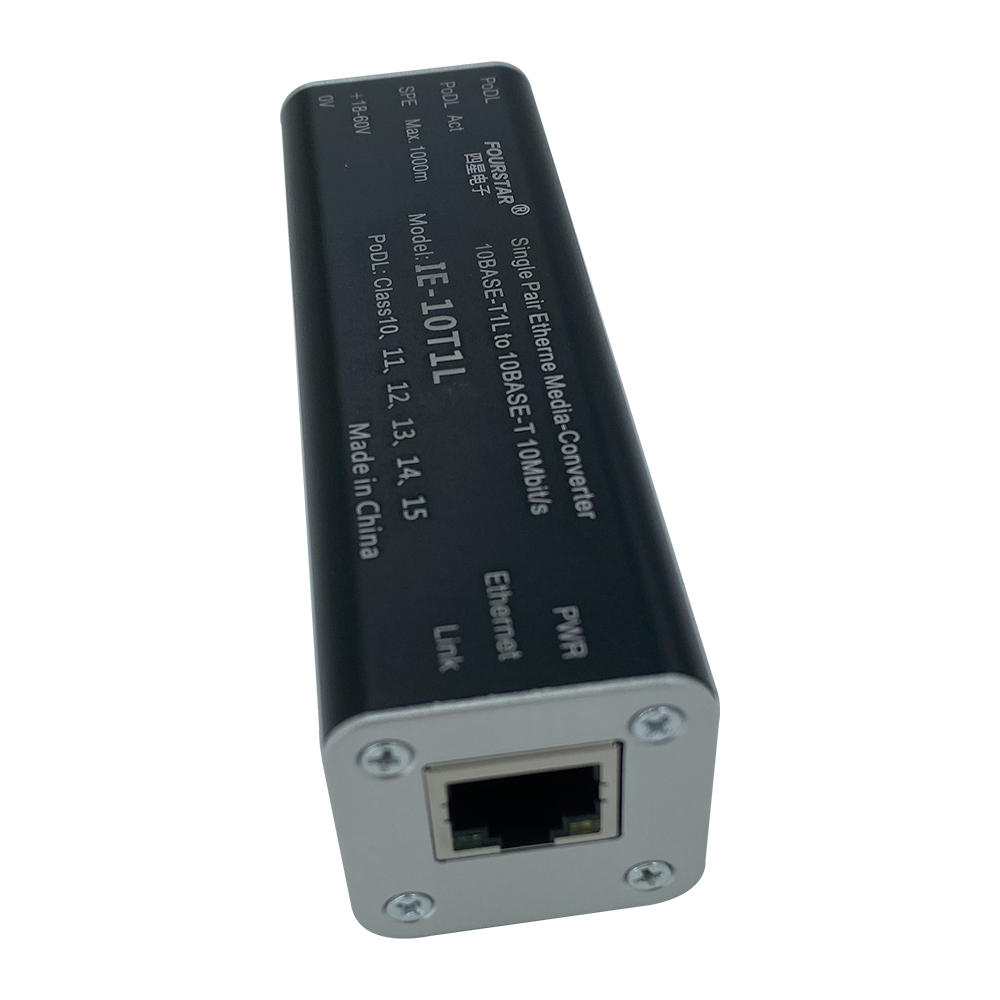

標準以太網口參數	接口類型	標準RJ45連接器。
	傳輸速率	10Mbit/s。
	網線自適應	網口具有 MDI/MDI-X 自動跳線功能，可自動適應直通網線和交叉網線。
	最大傳輸距離	五類4芯雙絞線（Cat.5）最長100 米。
	連接指示	以太網端口連接指示燈。
	網口協議	符合 IEEE802.3，10BASE-T以太網標準。
	網口數量	1個RJ45端口。

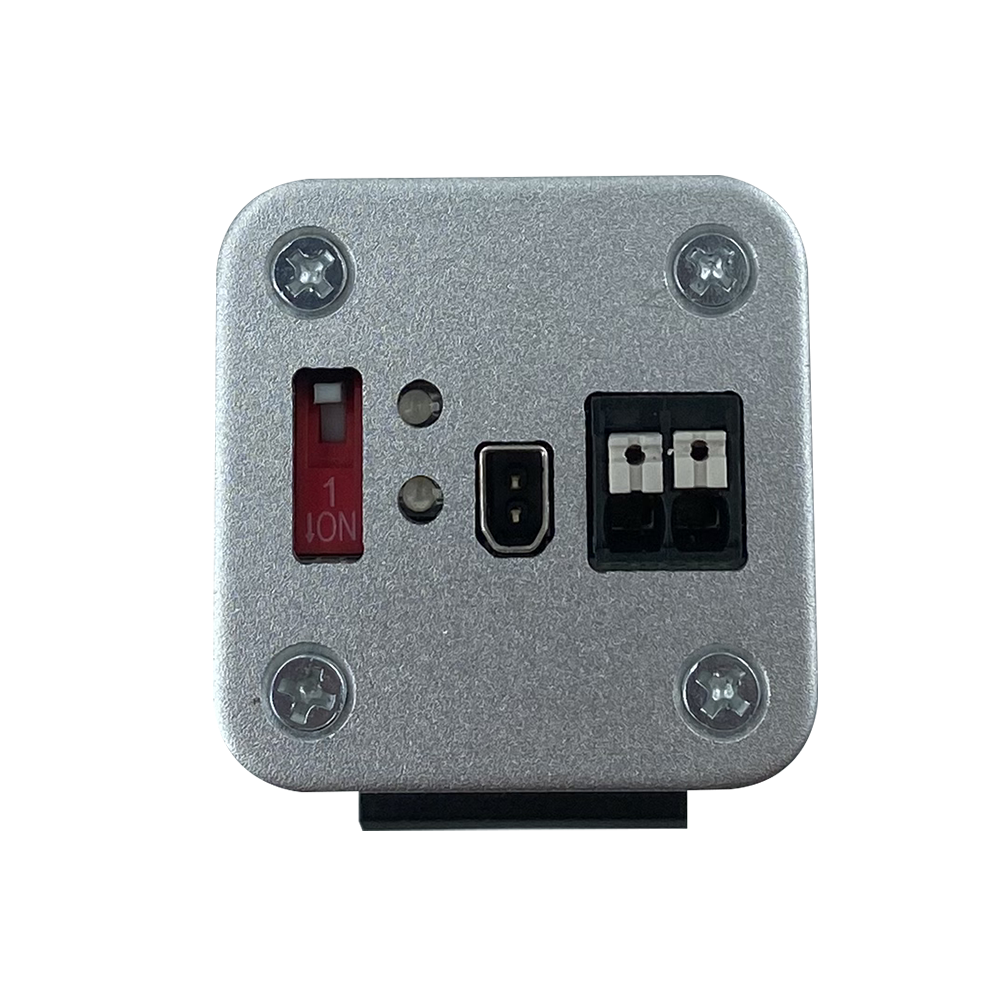

單對以太網口參數	接口類型	符合IEC63171-2標準的SPE連接器。
	傳輸速率	10Mbit/s全雙工，10BASE-T1L，IEEE802.3cg-2019。
	傳輸介質	SPE單對雙絞線電纜，26AWG（0.14mm²）～ 14AWG（2mm²）。
	最大傳輸距離	1000米。如果使用PoDL供電，則距離受功率和電纜截面積限制。
	連接指示	SPE端口狀態指示燈和PoDL指示燈。
	PoDL功率等級	支持PoDL供電，輸入電源電壓為24VDC時支持功率等級Class10、11、12，輸入電源電壓為54VDC時支持功率等級Class13、14、15。SPE口的PoDL輸出功率最高可達79W。
	SPE端口數量	1個SPE端口。
SPE通訊協議	IEEE802.3cg-2019，10Base-T1L，數據透明傳輸，支持所有以太網上層協議，如PROFINET、MODBUS TCP/IP、Ethernet/IP、EtherCAT、CC-Link IE、POWERLINK 等。
通用參數	工作電壓	18～60VDC之間任意電壓，帶電源極性接反保護和浪涌保護，產品內部經DC/DC隔離模塊將外接電源與內部電路隔離。
	功率	不使用PoDL供電時功率不大于1W，使用PoDL供電時功率為受電設備功率再加40%以上的富余量。
	接口隔離	網口與SPE口之間隔離，網口與電源端口隔離，隔離電壓1500VDC。SPE端口和輸入工作電源端口之間沒有電隔離。
	防護等級	IP20
	工作溫度	-20℃～+75℃。
	外形尺寸	100mm×32mm×32（長×寬×高），重量100克。

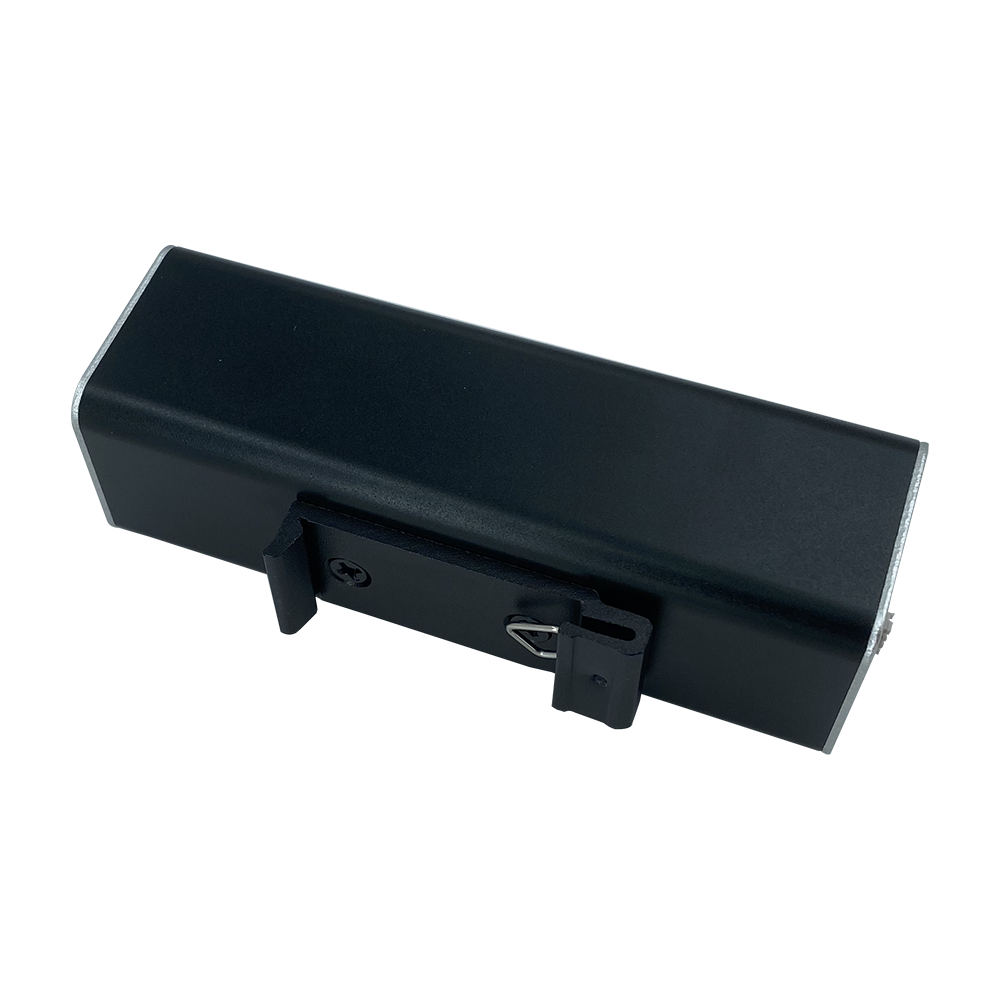

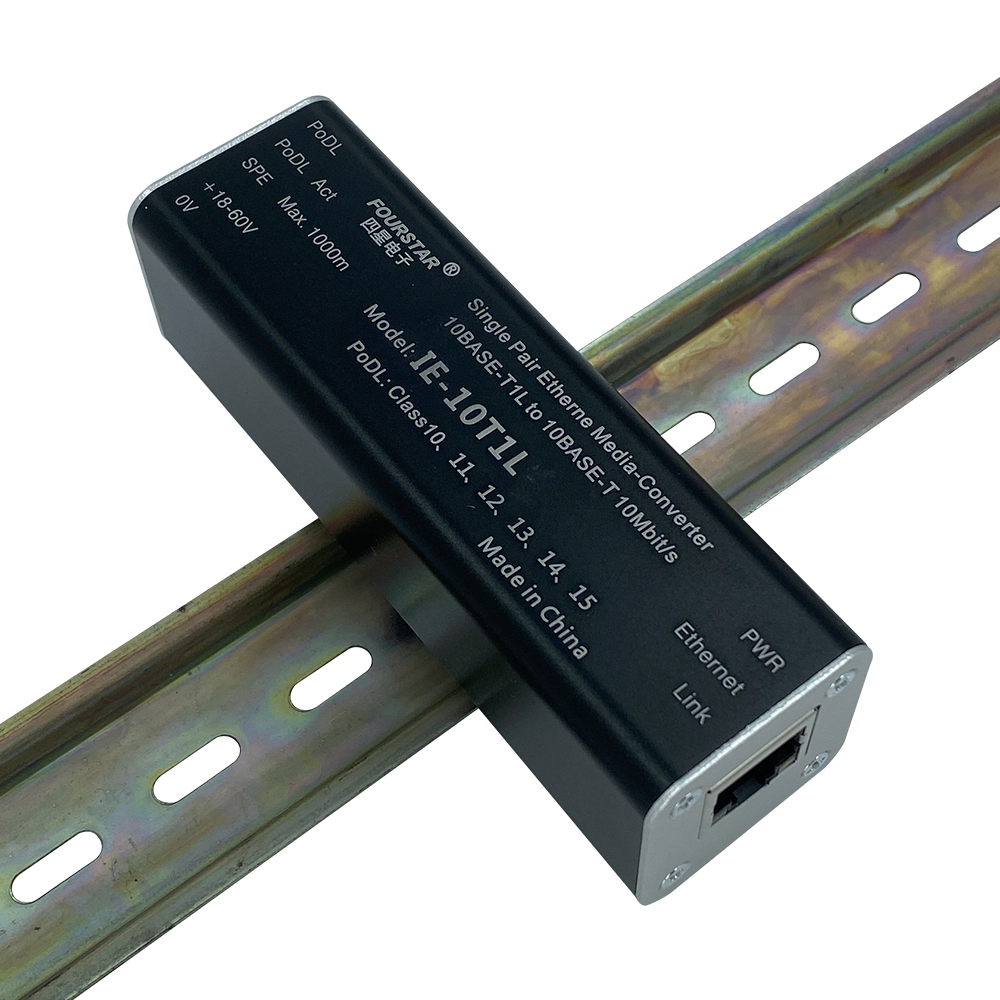

	安裝方式	DIN35mm標準導軌安裝。

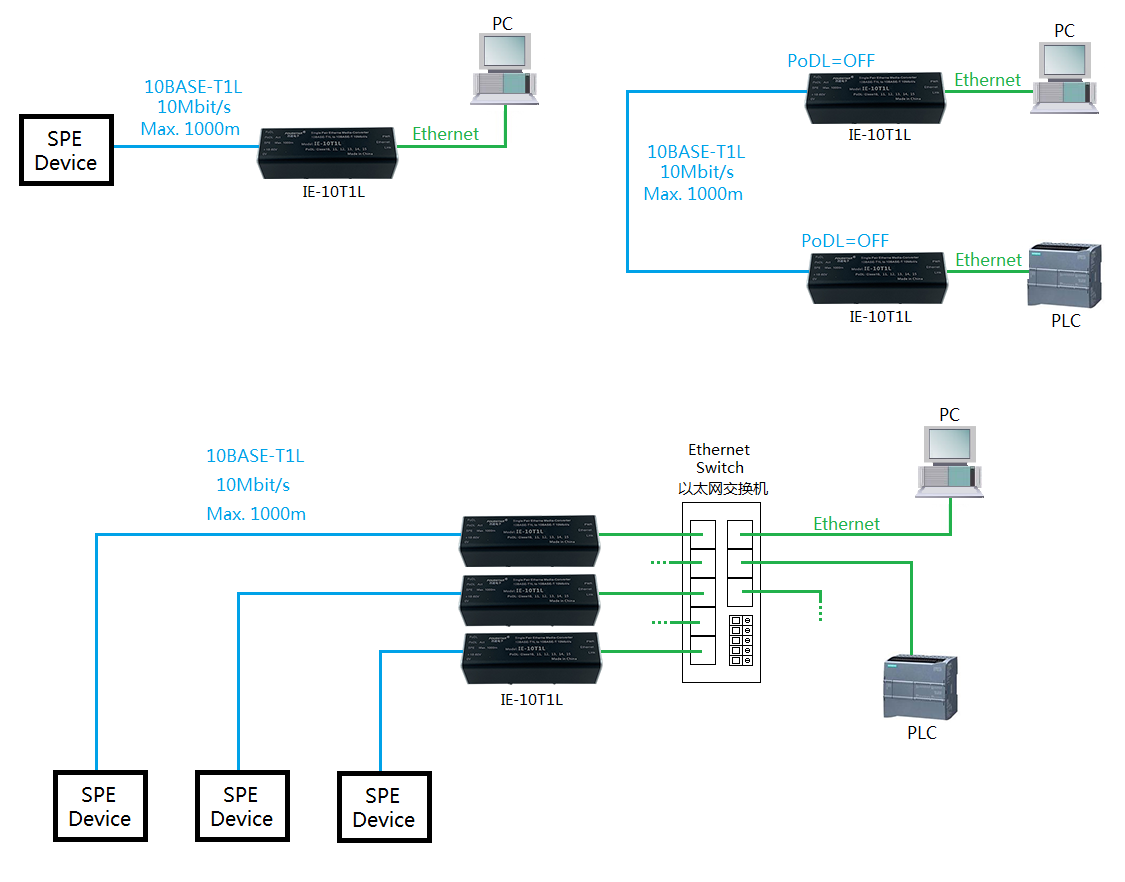

應用拓?fù)?/span>
