產品簡介

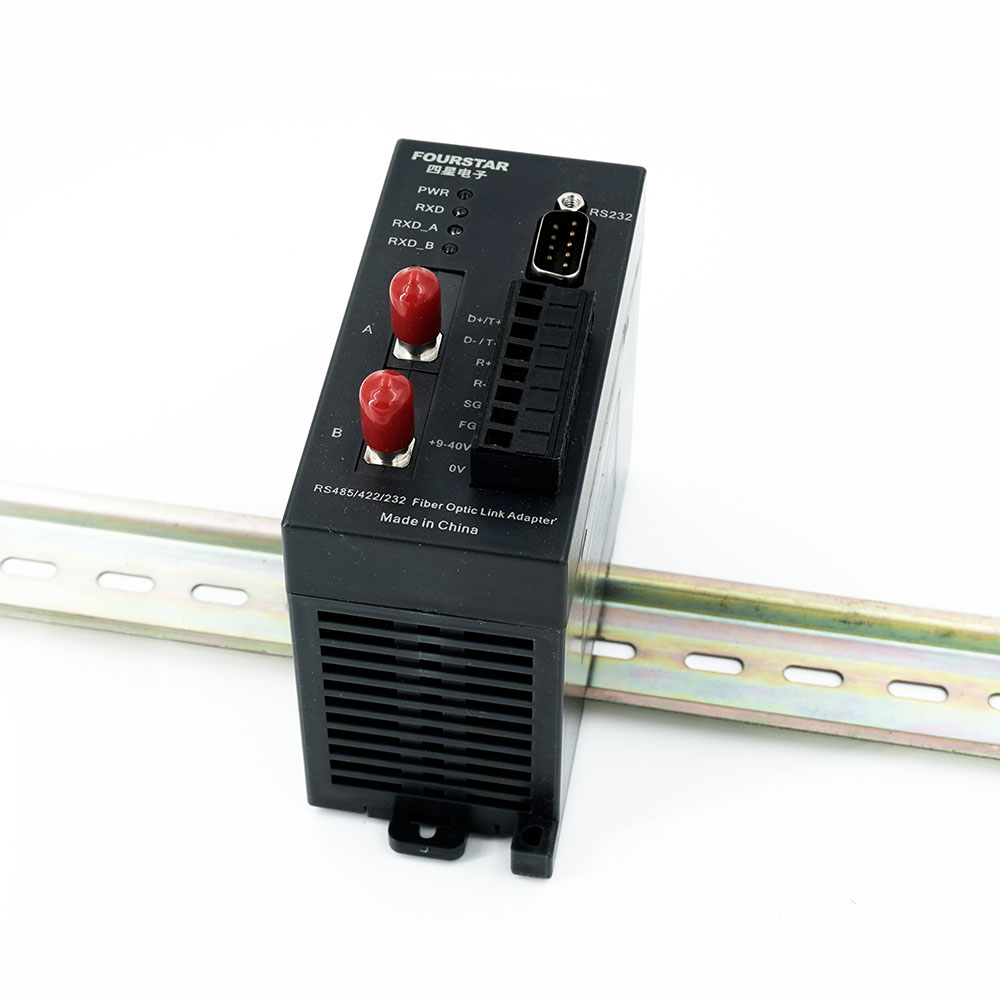

單纖雙光口RS485/422/232單模光纖鏈路模塊。1電2光，單纖傳輸，實現RS485/422/232信號高速遠距離傳輸，徹底解決通訊中的電磁干擾、地線環路干擾和雷電破壞等工程難題?？蓪?shí)現點對點、總線型、星形和混合型光纖網絡。數據透明傳輸，無需改動原有的通信協議和軟件，速率0～500Kbps自動適應，9～40VDC寬電壓隔離供電，適用光纖：?jiǎn)文?9/125、10/125、8.3/125um，光纖傳輸距離：0～10km，ST光纖接頭，-40～+85℃工業級工作溫度，DIN35mm標準導軌安裝。
技術參數
參數分類 | 項 目 | 指 標 |
光口參數
| 光口數量 | 雙光口，單纖雙向傳輸。 |
光纖類型 | 單模9/125、10/125、8.3/125um。 | |
光纖接口 | 標配ST接頭，可選配SC、FC接頭。 | |
波長 | 1310nm/1550nm。 | |
發射光功率 | -6dBm。 | |
接收光靈敏度 | -18dBm。 | |
光纖最大傳輸距離 | 10公里。 | |
電口參數 | 接口類型 | RS485/422為接線端子，RS232為符合DTE的DB9M插座。 |
RS232信號 | TXD、RXD、GND。 | |
RS485信號 | D+、D-、SG。 | |
RS422信號 | T+、T-、R+、R-、SG。 | |
通訊速率 | 0～500Kbps無延時自適應。 | |
RS232最大傳輸距離 | 30米 | |
RS485/422最大傳輸距離 | 速率<150Kbps時1200米；速率>150Kbps時400米。 | |
接口保護 | RS485接口500W防雷擊浪涌保護，RS232和RS422接口5W防浪涌保護，所有信號15kV ESD保護。 | |
通用參數
| 工作電壓和功耗 | DC9～40V寬電壓供電，功耗1W。 |
接口隔離 | 電源端口―RS485/422/232口―光口三方相互隔離，隔離電壓1500VDC。 | |
防護等級 | IP20 | |
工作溫度 | -40℃～+85℃。 | |
外形尺寸 | 85mm×49mm×100mm（長×寬×高）。 | |
重量 | 180克。 | |
安裝方式 | DIN35mm標準導軌安裝。 |
應用拓?fù)?/strong>
